MANFRI · SENSORLÖSUNGEN

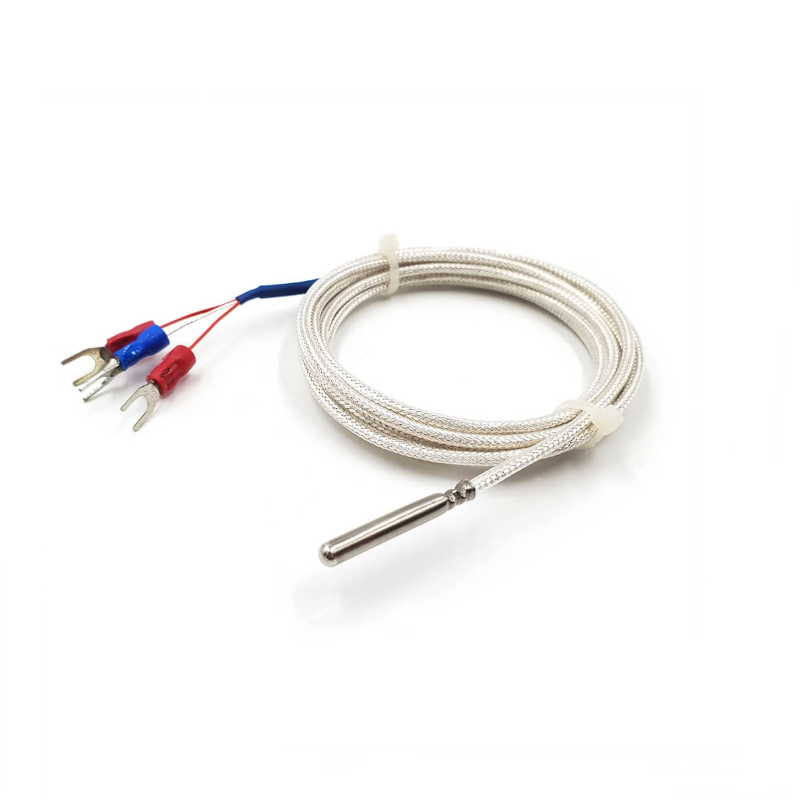

RTD-Temperatursensor PT100 — Sensorelement im einseitig geschlossenen Edelstahlgehäuse
• Einseitig geschlossenes Edelstahlgehäuse für zuverlässigen Schutz
• Stabile Leistung von „RTD“ mit hoher Wiederholgenauigkeit
• Kompaktes Sensorelement für einfache Integration
• Langlebige Edelstahlkonstruktion
• Widerstandswert, Abmessungen und Anschlüsse nach Kundenwunsch
• Industrie, HVAC und Temperaturregelung
Maßgefertigte Messsonden, Kabel und Steckverbinder sind erhältlich.
Entdecken Sie unsere Anpassungsmöglichkeiten →
Entdecken Sie unsere Anpassungsmöglichkeiten →

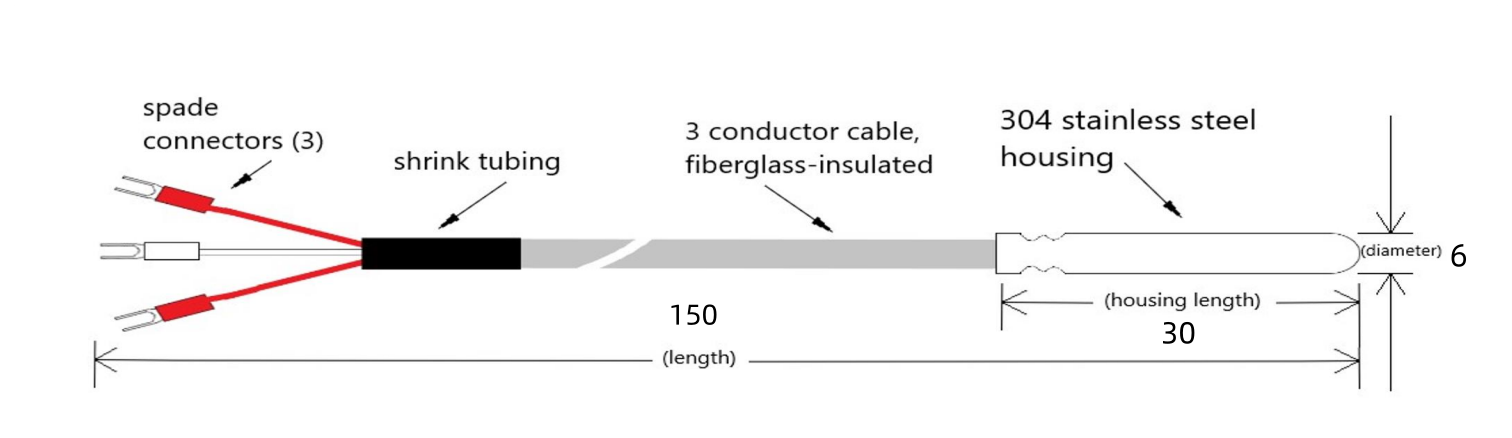

Technische Zeichnung
Technische Daten
Sensorelement: PT100 RTD (IEC 60751)
Sensorgenauigkeit: IEC 60751 Klasse A: ±(0.15°C + 0.002 × Temperatur)
Betriebstemperaturbereich: -200°C bis +600°C
Sensorgehäuse: Geschlossenes Rohr, 304 Edelstahlgehäuse
Kabel: 3-Leiter, Glasfaserkabel
Anschluss: 6.3mm (0.25") Gabel-Flachstecker
Verfügbare Optionen
|
Kabel |
Edelstahlgeflochtenes Kabel, TPE-Kabel, XLPE-Kabel, PTFE-Kabel, FEP-Kabel, PFA-Kabel, Glasfaserkabel, mineralisoliertes Kabel |
|
Kabellänge |
100 mm – 1000 mm, Sonderlängen auf Anfrage erhältlich |
|
Stecker / Anschluss |
2.5 mm/mm 3.5 mm Audiobuchse, RJ11 / RJ12 / RJ45 / RJ50 Steckverbinder M5 / M8 / M12 Steckverbinder GX12 Steckverbinder, XH/PH/SM/JST Steckverbinder, 5557 (Molex KK) Steckverbinder, Spatengabelklemme |
|
Gehäuse |
Umspritztes Gehäuse, geschlossenes Edelstahlrohrgehäuse (SS304 / SS316), Gewinde-Einschraubgehäuse, federbelastetes Gehäuse. Ringanschlussgehäuse, mineralisoliertes Gehäuse, Gehäuse für Oberflächenmontage, Kopfmontagegehäuse. Nadelgehäuse |
|
Sensorelemente |
PT100 RTD (IEC 60751),PT1000 RTD (IEC 60751) |
