SHT30 Temperatur- und Feuchtesensor I2C Protokoll
• I2C Schnittstelle für einfache digitale Kommunikation
• SHT30 Sensor zur Temperatur- und Feuchtigkeitsmessung
• Hohe Stabilität bei zuverlässiger Datenausgabe
• Schnelle Reaktion bei der Umgebungsüberwachung
• Individuelle Optionen für Kabel, Gehäuse und Steckverbinder
• HVAC, IoT- und Smart-Control-Anwendungen
Maßgefertigte Messsonden, Kabel und Steckverbinder sind erhältlich.
Entdecken Sie unsere Anpassungsmöglichkeiten →
Entdecken Sie unsere Anpassungsmöglichkeiten →

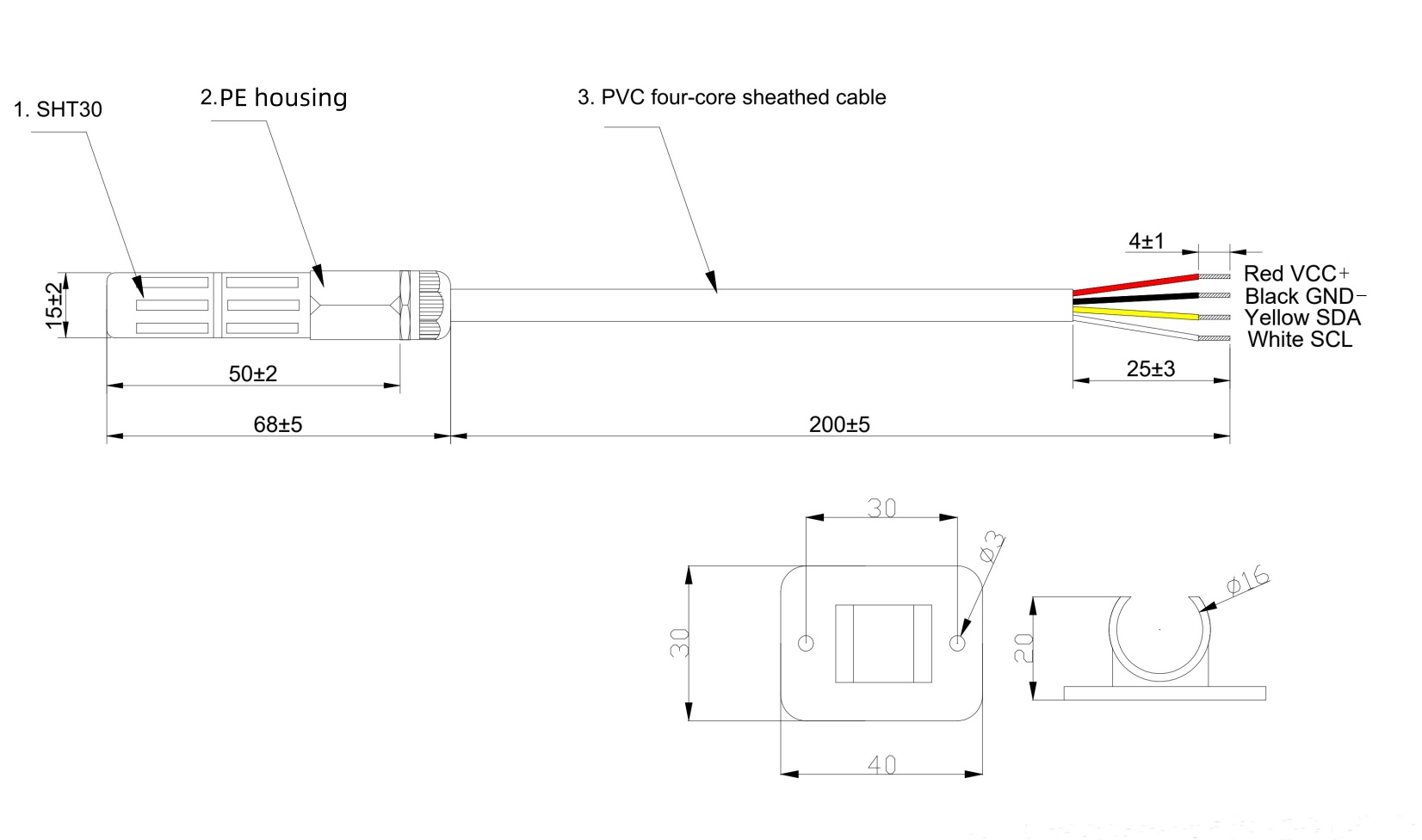

Technische Zeichnung
Technische Daten
Sensorelement: Sensirion SHT30 Feuchte- und Temperatursensor
Feuchtigkeitsgenauigkeit: ±3 % RH
Temperaturgenauigkeit: ±0.3°C
Betriebstemperaturbereich: -40°C ~ 125°C
I²C-Adresse: 0x44 / 0x45
Ansprechzeit (τ63%): 15 s
Typischer Versorgungsstrom: 0.2 mA
Sensorgehäuse: Belüftetes Kunststoffgehäuse
Kabel: PVC-Kabel
Anschluss: Keiner (abisoliert und verzinnt)
Verfügbare Optionen
|
Kabel |
PVC Kabel, TPE-Kabel, TPU-Kabel, Silikonkabel, „FEP“-Kabel, „PTFE“-Kabel, „Signal Integrity“-Kabel |
|
Kabellänge |
1 m (Standard), anpassbar 0.1–10 m |
|
Stecker / Anschluss |
2.5 mm / 3.5 mm-Audiobuchse, RJ11 / RJ12 / RJ45 / Steckverbinder, M5 / M8 / M12 Steckverbinder, GX12 / G16 Steckverbinder, XH / PH / SM / JST-Steckverbinder, 5557 (Molex KK) Steckverbinder |
|
Gehäuse |
Belüftetes Kunststoffgehäuse, Gore-/PTFE-Membrangehäuse, Sintermetallgehäuse, Sondengehäuse |
|
Sensorelemente |
Sensirion SHT20 / SHT30 / SHT31 / SHT35 / SHT40 / SHT41 / SHT43 / SHT45 / SHTC3 Feuchte- und Temperatursensor, DHT22 Feuchte- und Temperatursensor |
