MANFRI · SENSORLÖSUNGEN
Typ-J-Thermoelement-Sonde mit PTFE/PFA Kabel – Edelstahl
• PTFE/PFA Kabel für hohe Temperaturbeständigkeit
• Edelstahlfühler für dauerhaften Schutz
• Schnelle Reaktion bei stabiler Temperaturerfassung
• Zuverlässige Signalausgabe für eine präzise Überwachung
• Fühlergröße, Kabel und Steckverbinder nach Kundenwunsch
• Anwendungen in den Bereichen Industrie, Heizungstechnik und Prozesssteuerung
Maßgefertigte Messsonden, Kabel und Steckverbinder sind erhältlich.
Entdecken Sie unsere Anpassungsmöglichkeiten →
Entdecken Sie unsere Anpassungsmöglichkeiten →

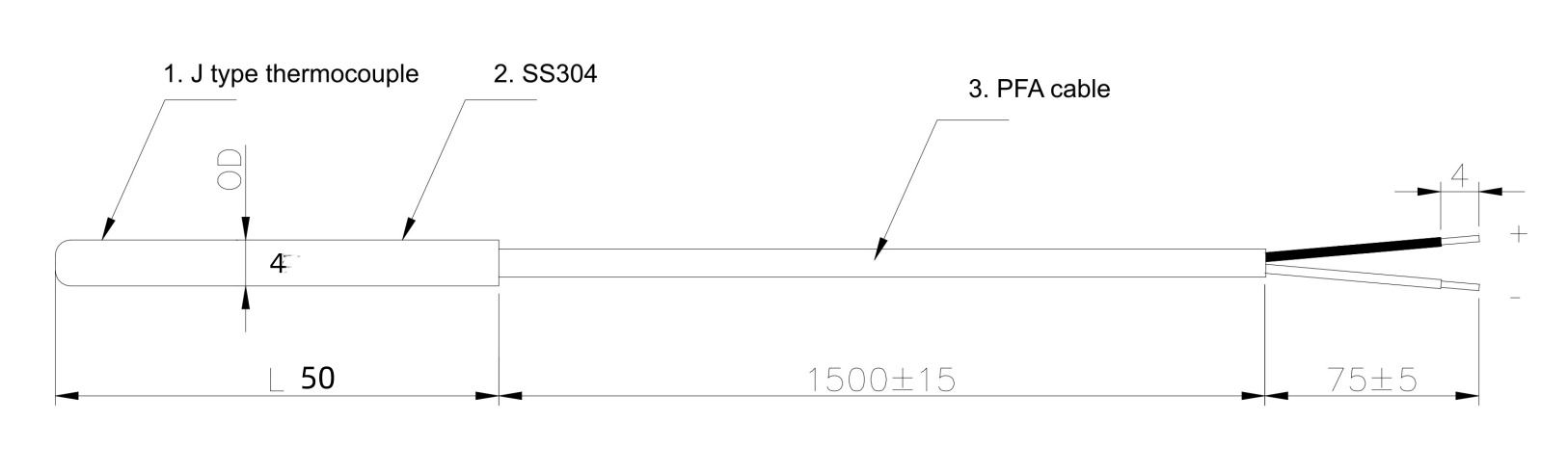

Technische Zeichnung
Technische Daten
Sensorelement: Thermoelement vom Typ J
Sensorgenauigkeit: IEC 60584-1 Klasse 1 (±1.5°C oder ±0.4% des Messwerts)
Betriebstemperaturbereich: +60°C bis +750°C
Sensorgehäuse: Geschlossenes Edelstahlrohrgehäuse
Kabel: PTFE cable
Anschluss: Keiner (abisoliert und verzinnt)
Verfügbare Optionen
|
Kabel |
Edelstahlgeflochtenes Kabel, TPE-Kabel, XLPE-Kabel, PTFE-Kabel, FEP-Kabel, PFA-Kabel, Glasfaserkabel, mineralisoliertes Kabel |
|
Kabellänge |
100 mm – 1000 mm, Sonderlängen auf Anfrage erhältlich |
|
Stecker / Anschluss |
M8 / M12 Steckverbinder, GX12 Steckverbinder, 5557 (Molex KK) Steckverbinder, Gabel-Flachstecker |
|
Gehäuse |
Umspritztes Gehäuse, geschlossenes Edelstahlrohrgehäuse (SS304 / SS316), Gewinde-Einschraubgehäuse, federbelastetes Gehäuse. Ringanschlussgehäuse, mineralisoliertes Gehäuse, Gehäuse für Oberflächenmontage, Kopfmontagegehäuse. Nadelgehäuse |
|
Sensorelemente |
Thermoelement Typ T, Thermoelement Typ E, Thermoelement Typ N, Thermoelement Typ S, Thermoelement Typ R, Thermoelement Typ B |
