MANFRI · SENSORLÖSUNGEN

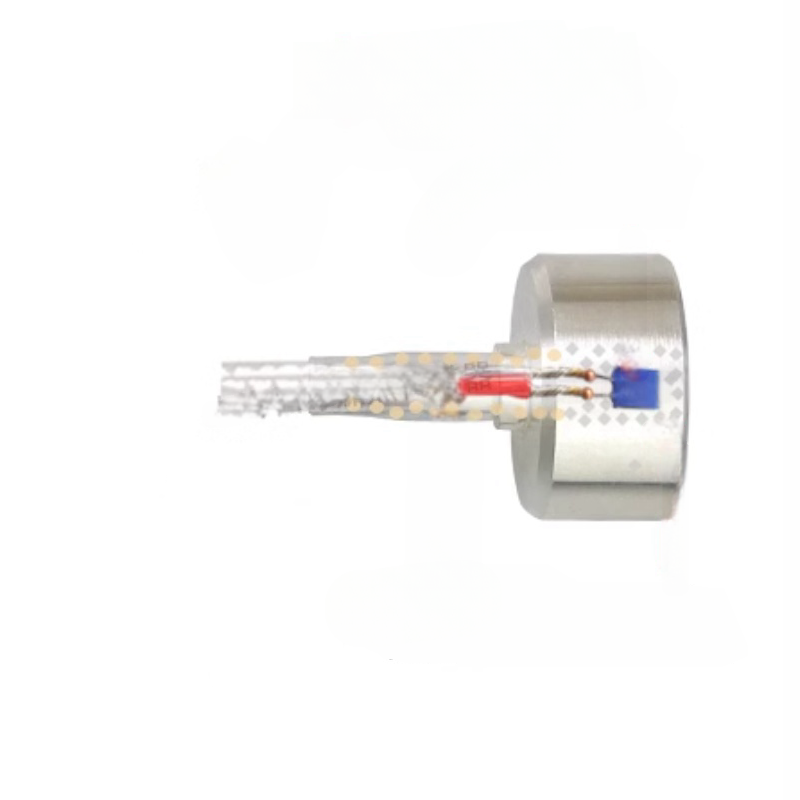

Magnetischer PT1000 RTD-Temperatursensor für industrielle Steuerung
• PT1000 RTD Element zur Temperaturmessung
• Magnethalterung für eine einfache Installation
• Stabiler Widerstandsausgang mit hoher Wiederholgenauigkeit
• Schnelle Reaktion bei der industriellen Temperaturregelung
• Kabel und Steckverbinder nach Kundenwunsch, einschließlich Kabellänge
• Anwendungen in der Industrieausrüstung und Prozessüberwachung
Maßgefertigte Messsonden, Kabel und Steckverbinder sind erhältlich.
Entdecken Sie unsere Anpassungsmöglichkeiten →
Entdecken Sie unsere Anpassungsmöglichkeiten →

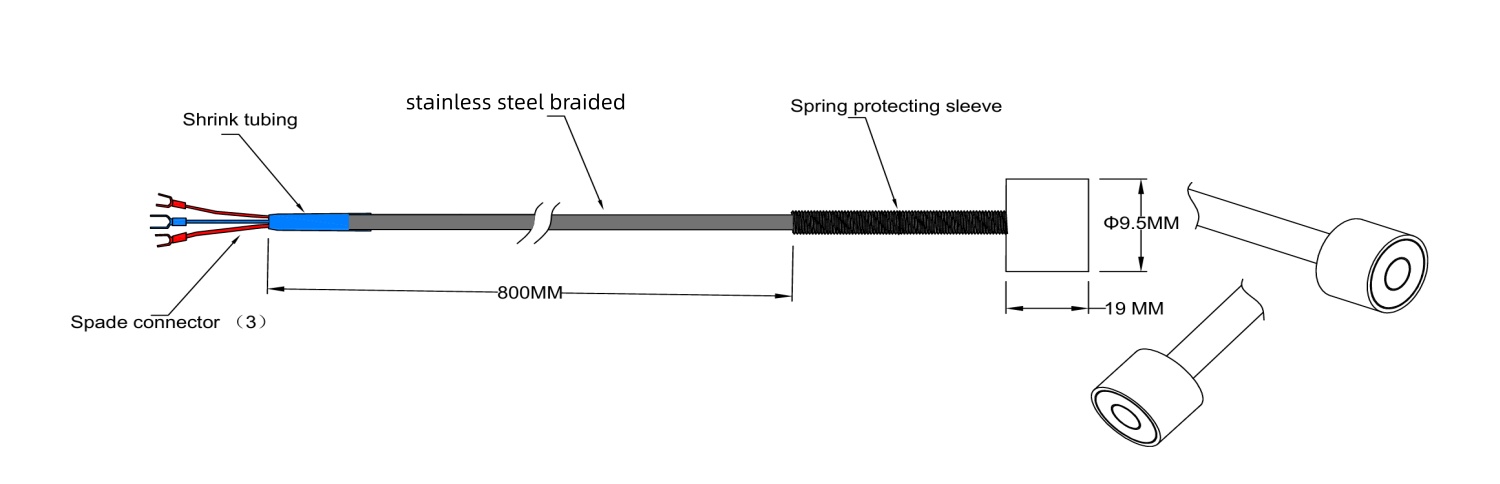

Technische Zeichnung
Technische Daten
Sensorelement: PT1000 RTD (IEC 60751)
Genauigkeit der Sensoren: IEC 60751 1/3 Klasse B (AA): ±(0.10°C + 0.00167 × Temperatur)
Betriebstemperaturbereich: -200°C bis +500°C
Sensor-Gehäuse: Edelstahl-Gehäuse für Oberflächenmontage
Kabel: Teflon mit Edelstahlgeflecht
Anschluss: Gabel-Spaten-Anschluss
Verfügbare Optionen
|
Kabel |
Edelstahlgeflochtenes Kabel, TPE-Kabel, XLPE-Kabel, „PTFE“-Kabel, „FEP“-Kabel, „PFA“-Kabel, Glasfaserkabel, mineralisoliertes Kabel |
|
Kabellänge |
100 mm – 1000 mm, Sonderlängen auf Anfrage erhältlich |
|
Stecker / Anschluss |
2.5 mm/mm 3.5 mm Audiobuchse, RJ11 / RJ12 / RJ45 / RJ50 Steckverbinder M5 / M8 / M12 Steckverbinder GX12 Steckverbinder, XH/PH/SM/JST Steckverbinder, 5557 (Molex KK) Steckverbinder, Spatengabelklemme |
|
Gehäuse |
Umspritztes Gehäuse, geschlossenes Edelstahlrohrgehäuse (SS304 / SS316), Gewinde-Einschraubgehäuse, federbelastetes Gehäuse. Ringanschlussgehäuse, mineralisoliertes Gehäuse, Gehäuse für Oberflächenmontage, Kopfmontagegehäuse. Nadelgehäuse |
