MANFRI · SENSORLÖSUNGEN

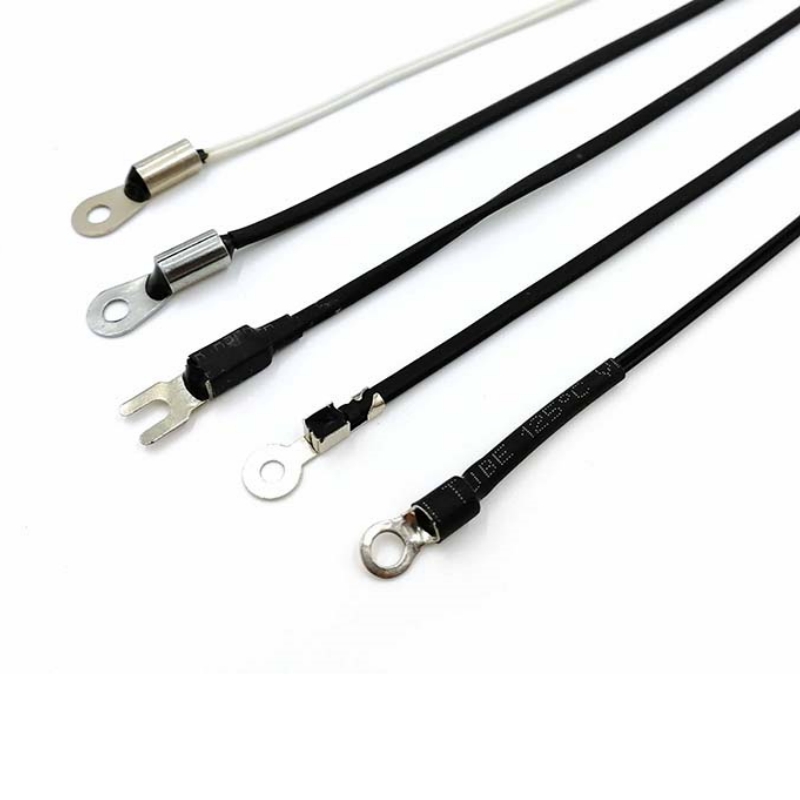

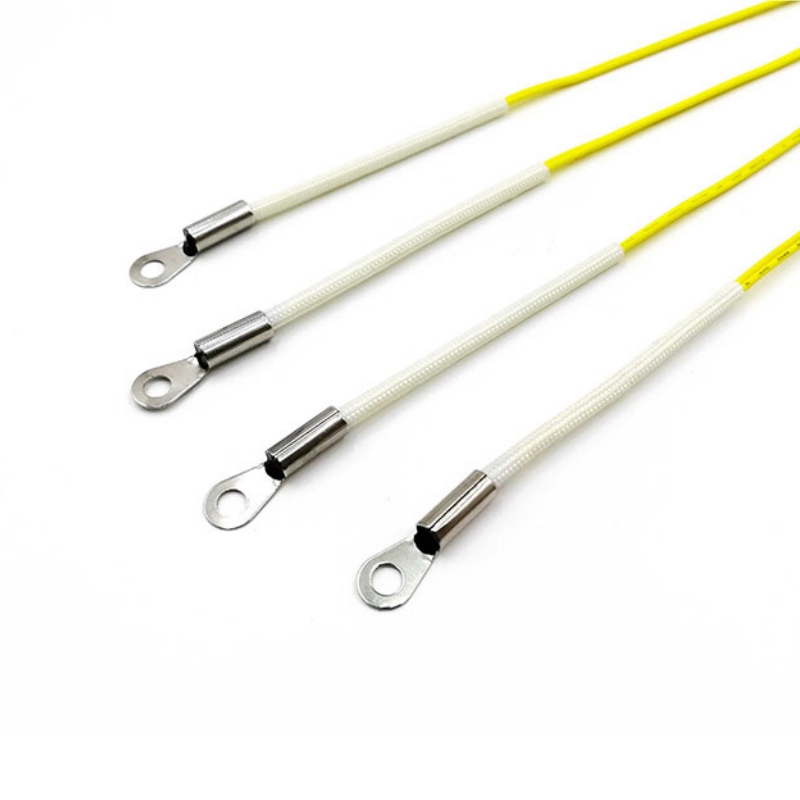

NTC-Thermistor-Temperatursensor 5kΩ — Ringöse, 2.5mm-Steckverbinder
• Ringanschluss-Design für eine einfache Oberflächenmontage
• Stabiler Widerstandsausgang für zuverlässige Überwachung
• Robuste Bauweise für einen langfristigen Betrieb
• Flexible Kabel- und Steckverbinderkonfigurationen verfügbar
• Benutzerdefinierte Widerstandswerte und Ausführungen werden unterstützt
• HVAC, Haushaltsgeräte und industrielle Temperaturregelung
Maßgefertigte Messsonden, Kabel und Steckverbinder sind erhältlich.
Entdecken Sie unsere Anpassungsmöglichkeiten →
Entdecken Sie unsere Anpassungsmöglichkeiten →

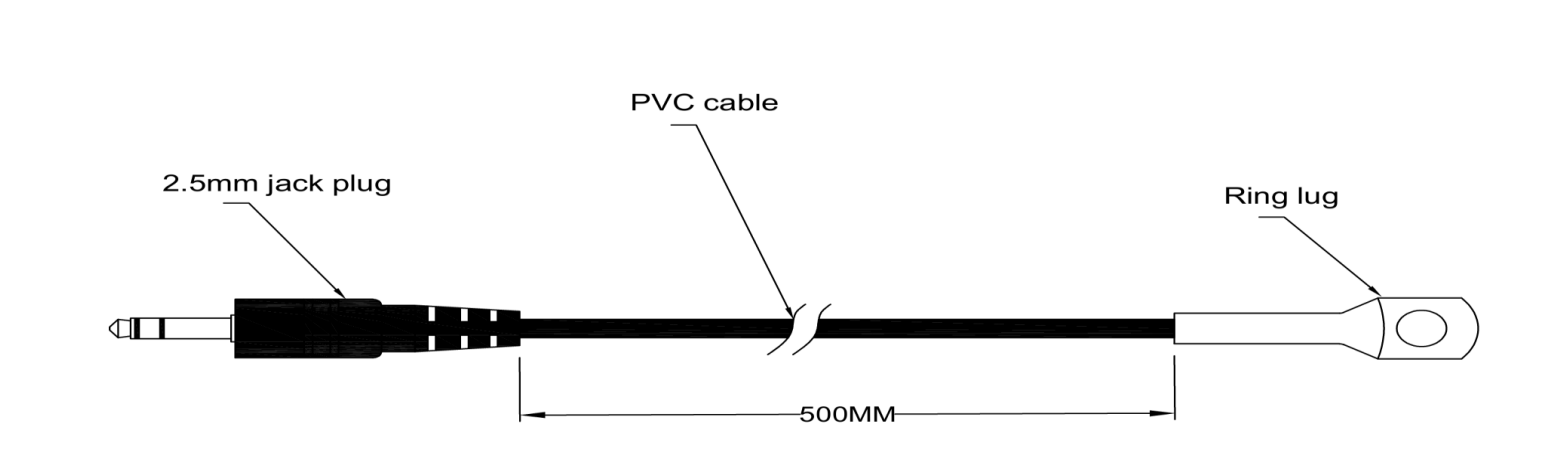

Technische Zeichnung
Technische Daten
Sensorelement: NTC 5KΩ@25°C B25/50 ≈ 3950K
Sensortoleranz: ±1%, ±2.5%, ±5% (bei 25°C)
Betriebstemperaturbereich: –40bis125 °C
Sensorgehäuse: Edelstahl, mit Anschlussösen
Kabel: PVC cable
Anschluss: 2.5mm DC-Buchse
Verfügbare Optionen
|
Kabel |
PVC Kabel, TPE-Kabel, Silikonkabel, Edelstahlgeflechtkabel, PTFE-Kabel, FEP-Kabel, PFA-Kabel, abgeschirmtes Kabel |
|
Kabellänge |
100 mm – 1000 mm, Sonderlängen auf Anfrage erhältlich |
|
Stecker / Anschluss |
2.5 mm/mm 3.5 mm Audiobuchse, RJ11 / RJ12 / RJ45 / RJ50 Steckverbinder M5 / M8 / M12 Steckverbinder GX12 Steckverbinder, XH/PH/SM/JST Steckverbinder, 5557 (Molex KK) Steckverbinder, Spaten-Gabelklemme, Ringklemme, Pinklemme |
|
Gehäuse |
Umspritztes Gehäuse, geschlossenes Edelstahlrohrgehäuse (SS304 / SS316), Gewinde-Einschraubgehäuse, federbelastetes Gehäuse. Ringanschlussgehäuse, Gehäuse für Oberflächenmontage, Nadelgehäuse |
|
Sensorelemente |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 100KΩ |
