Kundenspezifischer PT1000 RTD Temperatursensor mit Flanschgehäuse
• Flanschgehäuse für sichere mechanische Befestigung
• Stabile Leistung von „RTD“ mit hoher Wiederholgenauigkeit
• Kundenspezifische Ausführung für unterschiedliche Einbausituationen
• Robuste Konstruktion für langfristig zuverlässigen Betrieb
• Flexible Optionen hinsichtlich Sondengröße, Kabeln und Anschlüssen
• Anwendungen in den Bereichen Industrie, „HVAC“ und Prozesssteuerung
Maßgefertigte Messsonden, Kabel und Steckverbinder sind erhältlich.
Entdecken Sie unsere Anpassungsmöglichkeiten
Entdecken Sie unsere Anpassungsmöglichkeiten

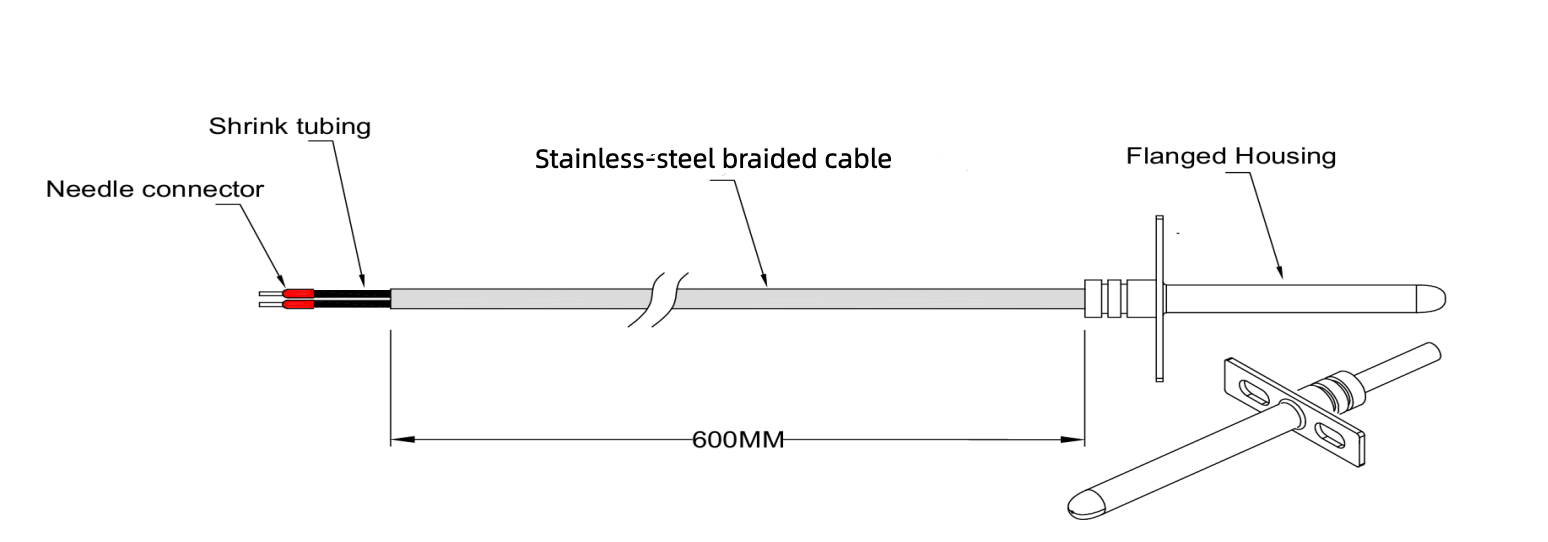

Technische Zeichnung
Technische Daten
Sensorelement: PT1000 RTD (IEC 60751)
Sensorgenauigkeit: IEC 60751 Klasse B: ±(0.3°C + 0.005 × Temperatur)
Betriebstemperaturbereich: -200°C bis +600°C
Sensorgehäuse: Geschlossenes Edelstahlrohrgehäuse
Kabel: Edelstahlgeflochtenes Kabel
Anschluss: Stiftstecker
Verfügbare Optionen
|
Kabel |
Edelstahlgeflochtenes Kabel, TPE-Kabel, XLPE-Kabel, PTFE-Kabel, FEP-Kabel, PFA-Kabel, Glasfaserkabel, mineralisoliertes Kabel |
|
Kabellänge |
100 mm – 1000 mm, Sonderlängen auf Anfrage erhältlich |
|
Stecker / Anschluss |
2.5 mm/mm 3.5 mm Audiobuchse, RJ11 / RJ12 / RJ45 / RJ50 Steckverbinder M5 / M8 / M12 Steckverbinder GX12 Steckverbinder, XH/PH/SM/JST Steckverbinder, 5557 (Molex KK) Steckverbinder, Spatengabelklemme |
|
Gehäuse |
Umspritztes Gehäuse, geschlossenes Edelstahlrohrgehäuse (SS304 / SS316), Gewinde-Einschraubgehäuse, federbelastetes Gehäuse. Ringanschlussgehäuse, mineralisoliertes Gehäuse, Gehäuse für Oberflächenmontage, Kopfmontagegehäuse. Nadelgehäuse |
|
Sensorelemente |
PT100 RTD (IEC 60751),PT1000 RTD (IEC 60751) |
